Una varilla rota o desgastada en tu cinta de cribado no significa que tengas que sustituir toda la banda. En la mayoría de los casos, basta con reemplazar la varilla dañada para que la cinta vuelva a funcionar como nueva. Es una reparación rápida, económica y que puedes hacer tú mismo, incluso en el campo.
En esta guía te explicamos paso a paso cómo retirar una varilla rota y colocar una nueva, con qué herramientas y en qué orden. Al final encontrarás nuestro vídeo tutorial para ver la operación completa en acción.

¿Cuándo hay que cambiar una varilla?

Las varillas de una cinta de criba se dañan principalmente
por impactos con piedras u otros cuerpos duros durante la cosecha.
Las señales más claras de que una varilla necesita ser reemplazada son:

• La varilla está doblada, partida o completamente suelta
• La cinta vibra de forma irregular durante el cribado
• Se produce pérdida de producto por el hueco que deja la varilla dañada

No esperes a que el daño se extienda a las varillas adyacentes o a la correa de tracción, cuanto antes actúes, menor será el coste de la reparación.

Materiales y herramientas necesarios

• Varilla de repuesto del diámetro y longitud correctos
• Tornillos y placa roscadas para la fijación
• Amoladora angular
• Taladro
• Destornillador o llave adecuada
• Guantes de protección y gafas de seguridad

Consejo: Antes de pedir la varilla de repuesto, mide el diámetro, la longitud (SM) y la distancia de los agujeros de las varillas existentes en tu cinta. Si no estás seguro del tipo exacto, contáctanos con una foto en Ferucom te indicamos la varilla correcta para tu máquina.

Paso a paso: cómo cambiar la varilla de una cinta de cribado

Paso 1 Detén la máquina y localiza la varilla dañada

Apaga la máquina y espera a que todos los elementos estén completamente parados. Localiza la varilla o varillas dañadas e inspecciona también el estado de la correa de tracción en esa zona. Retire la cinta de criba dañada de la máquina.

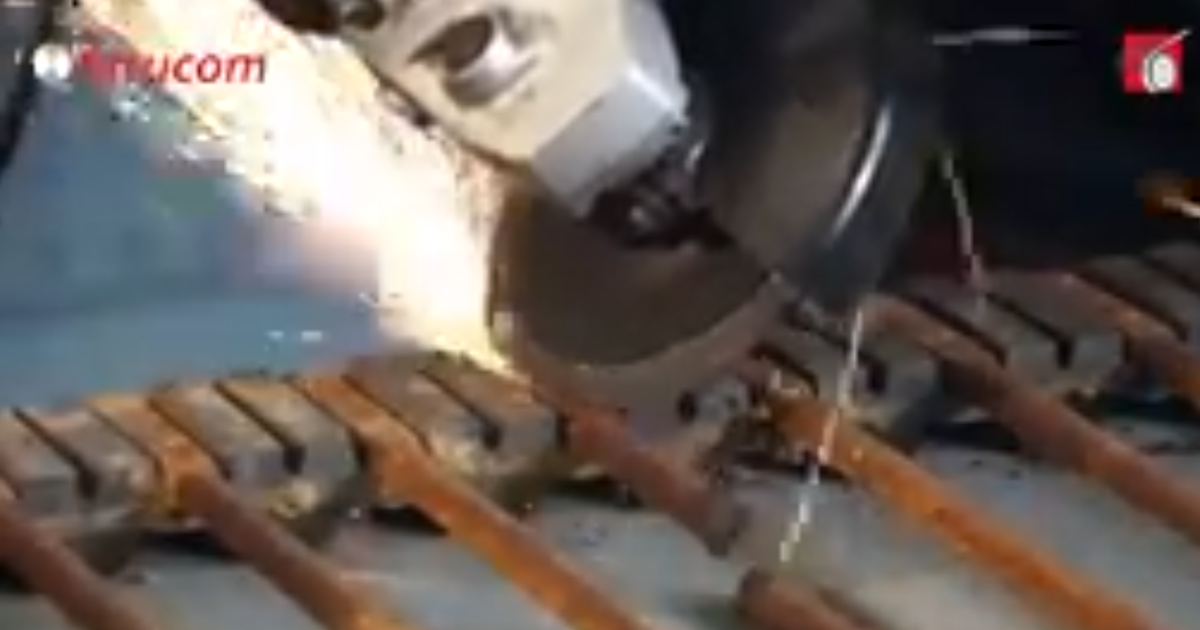

Paso 2 Corta la varilla dañada con la amoladora angular

Con la amoladora angular, corta la varilla rota por ambos extremos, justo donde entra en contacto con la correa de tracción. Trabaja con cuidado para no dañar la correa. Usa siempre guantes y gafas de protección cuando utilices la amoladora.

Paso 3 Retira los remaches con el taladro

Una vez cortada la varilla, quedan los remaches que la fijaban a la correa de tracción. Usa el taladro para taladrarlos y extraerlos completamente. Asegúrate de que no queden restos de metal que puedan dañar la correa o los rodillos.

Paso 4 Limpia la zona

Retira todos los restos de la varilla antigua y los remaches. Inspecciona la correa de tracción por restos de remaches.

Paso 5 Coloca la nueva varilla sobre la correa de tracción

Posiciona la varilla nueva exactamente en el mismo lugar que la anterior, alineada con las varillas adyacentes.

Paso 6 Fija la varilla con el tornillo y la placa roscada

Con la placa roscada colocada por debajo de la correa de tracción, introduce el tornillo por encima y apriétalo hasta que la varilla quede firmemente sujeta sin holgura. Repite la operación en ambos extremos de la varilla. Comprueba que la varilla no se mueve al tirar de ella.

Paso 7 Prueba la cinta

Haz girar la cinta manualmente unas vueltas completas y comprueba que la varilla nueva pasa por los rodillos y piñones sin engancharse ni sobresalir. A continuación, arranca la máquina a baja velocidad y deja que la cinta dé varias vueltas en vacío antes de reanudar el trabajo.

Vídeo tutorial: cambio de varilla en cinta de cribado

Mira cómo realizamos esta operación en la práctica:

Preguntas frecuentes

¿Puedo cambiar la varilla en el campo, sin llevar la máquina al taller? Sí. Con una amoladora angular, un taladro y los materiales de repuesto, esta reparación se puede hacer directamente en el campo en pocos minutos.

¿Cómo sé qué diámetro de varilla necesito? El diámetro debe coincidir con el de las varillas existentes en tu cinta. Los diámetros más habituales son 8, 10 y 12 mm, pero varía según el tipo de cinta y la marca de la cosechadora. Si tienes dudas, contáctanos.

¿Cuántas varillas puedo cambiar antes de que sea mejor sustituir toda la cinta? Depende del estado general de la cinta. Si hay varias varillas dañadas en distintos puntos y la correa de tracción también muestra desgaste, generalmente es más económico sustituir la cinta completa.

¿Ferucom suministra varillas sueltas? Sí, suministramos varillas de repuesto en los diámetros y longitudes más habituales, compatibles con las principales marcas de cosechadoras.

¿Necesitas la varilla o los materiales de fijación?

En Ferucom tenemos en stock varillas de repuesto, tornillos y placas roscadas para los tipos de cinta más habituales compatibles con Grimme, Dewulf, ROPA, AVR, ASA-Lift, Guaresi y muchas más marcas.

¿Te ha resultado útil esta guía? También tenemos tutoriales sobre cómo reparar una cinta de criba rota paso a paso y cómo reparar la correa con un solape.
